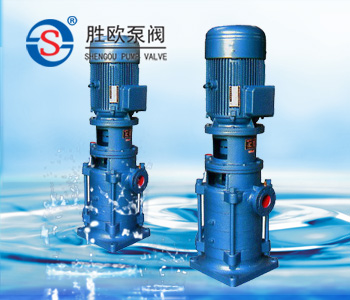

一、DL型立式多級離心泵概述：
DL型立式多級離心泵是采用國家推薦使用的高效節能產品IS型泵的水力模型，為立式多級多節段式結構。螺桿把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。軸向力采用水力平衡法解決，殘余軸向力由球軸軸承承受，用油脂潤滑。軸封采用軟填料或機械密封。產品執行JB/T2727-93《立式多級離心泵型式與基本參數》標準，主要供吸送稀釋的、清潔的、不腐蝕的、不爆炸的清水及物理化學性質類似水的不含固體顆�；蚶w維的液體。
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量可靠、性能穩定。
二、DL型立式多級離心泵 產品特點：
1、水力模型先進：效率高，性能范圍廣。
2、結構新穎，運行可靠：取消了平衡鼓，其軸向力采用水力平衡，徹底解決了平衡鼓易銹蝕、易咬死、易磨損的問題，保證了運行更加可靠。
3、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
4、運行平穩，噪音低：采用低轉速電機，使泵運行平穩，噪音更低。
5、立式結構，占地面積小。
三、DL立式多級離心泵型號意義：
四、DL型立式多級離心泵適用范圍：
廣泛應用于工業和城市給排水、高層建筑的消防、生活供水以及空調機組循環、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓及設備配套等場合。DL型立式多級離心泵使用介質溫度不超過80℃，DLR型使用介質不超過120℃。
五、DL立式多級離心泵結構圖：
|
|
序號
|
名稱
|
材料或型號
|
序號
|
名稱
|
材料或型號
|
|
1
|
電 機
|
Y系列（V5）4極
|
12
|
出 水 段
|
HT200
|
|
2
|
聯 軸 器
|
HT200
|
13
|
平 衡 套
|
HT200
|
|
3
|
彈 性 塊
|
橡 膠
|
14
|
平 衡 鼓
|
HT200
|
|
4
|
軸承壓蓋
|
HT200
|
15
|
末級導葉
|
HT200
|
|
5
|
軸承并帽
|
45
|
16
|
中 段
|
HT200
|
|
6
|
軸 承 盒
|
HT200
|
17
|
導 葉
|
HT200
|
|
7
|
軸 承
|
180系列
|
18
|
葉 輪
|
HT200
|
|
8
|
擋 水 套
|
45
|
19
|
出 水 段
|
HT200
|
|
9
|
石棉壓蓋
|
HT200
|
20
|
下 軸 套
|
45
|
|
10
|
石 棉
|
石 棉
|
21
|
下 軸 承
|
銅合金
|
|
11
|
填料函體
|
HT200
|
22
|
軸
|
45、2Cr13
|
六、DL立式多級離心泵結構說明：
DL型立式多級泵由電機和泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、葉輪、平衡轂等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，DL立式多級離心泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸向力幅角接觸球軸承來承受。進水段和出水段和結合面用紙墊通過接緊達到密封。軸封采用填料或機械密封，用戶可根據需要選擇。
立式多級泵旋轉方向從驅動端向下看為逆時針?lè)较蜣D(zhuǎn)動。
1、立式多級泵結構緊湊，體積小，外形美觀，占地面積小，節省建筑費用；
2、立式多級泵的吸入口和出水口在同一中心線上，簡化管路的連接；
3、根據實際情況，多級泵的進出口可裝配成90°、180°、270°不同的方向；
4、根據實際情況，多級泵的出口可裝配成1~5個出口，以滿足同一臺泵上獲得不同的揚程。
七、DL立式多級離心泵性能參數：
|
型 號
|
級
數
|
口徑
(mm)
|
流量
(m3/h)
|
揚程
(m)
|
功率
(KW)
|
轉速
(r/min)
|
汽蝕余量
(m)
|
|
40DL(DLR)6-12
|
2
|
40
|
6
|
24
|
1.5
|
1480
|
3.2
|
|
3
|
36
|
2.2
|
|
4
|
48
|
3
|
|
5
|
60
|
4
|
|
6
|
72
|
4
|
|
7
|
84
|
5.5
|
|
8
|
96
|
5.5
|
|
9
|
108
|
7.5
|
|
10
|
120
|
7.5
|
|
11
|
132
|
7.5
|
|
12
|
144
|
11
|
|
50DL(DLR)12.5-12.5
|
2
|
50
|
12.5
|
25
|
3
|
1480
|
2.2
|
|
3
|
3.75
|
3
|
|
4
|
50
|
4
|
|
5
|
62.5
|
5.5
|
|
6
|
75
|
7.5
|
|
7
|
87.5
|
7.5
|
|
8
|
100
|
7.5
|
|
9
|
112.5
|
11
|
|
10
|
125
|
11
|
|
65DL(DLR)30-15
|
2
|
65
|
30
|
30
|
5.5
|
1480
|
2.82
|
|
3
|
45
|
7.5
|
|
4
|
60
|
11
|
|
5
|
75
|
15
|
|
6
|
90
|
15
|
|
7
|
105
|
18.5
|
|
8
|
120
|
22
|
|
9
|
135
|
22
|
|
10
|
150
|
30
|
|
80DL(DLR)50-20
|
2
|
80
|
50
|
40
|
11
|
1480
|
2.2
|
|
3
|
60
|
15
|
|
4
|
80
|
22
|
|
5
|
100
|
30
|
|
6
|
120
|
3.
|
|
7
|
140
|
37
|
|
8
|
160
|
45
|
|
9
|
180
|
45
|
|
10
|
200
|
55
|
|
100DL(DLR)72-20
|
2
|
100
|
72
|
40
|
15
|
1480
|
2.8
|
|
3
|
60
|
18.5
|
|
4
|
80
|
30
|
|
5
|
100
|
37
|
|
6
|
120
|
37
|
|
7
|
140
|
45
|
|
8
|
160
|
55
|
|
9
|
180
|
55
|
|
10
|
200
|
75
|
|
100DL(DLR)100-20
|
2
|
100
|
100
|
40
|
18.5
|
1480
|
2.8
|
|
3
|
60
|
30
|
|
4
|
80
|
37
|
|
5
|
100
|
45
|
|
6
|
120
|
55
|
|
7
|
140
|
75
|
|
8
|
160
|
75
|
|
9
|
180
|
90
|
|
10
|
200
|
90
|
|
150DL(DLR)150-20
|
2
|
150
|
150
|
40
|
30
|
1480
|
2.8
|
|
3
|
60
|
37
|
|
4
|
80
|
45
|
|
5
|
100
|
55
|
|
6
|
120
|
75
|
|
7
|
140
|
90
|
|
8
|
160
|
90
|
|
9
|
180
|
110
|
|
10
|
200
|
132
|
|
150DL(DLR)165-20
|
2
|
150
|
160
|
50
|
37
|
1480
|
3.5
|
|
3
|
75
|
55
|
|
4
|
100
|
75
|
|
5
|
125
|
90
|
|
6
|
150
|
110
|
|
7
|
175
|
132
|
|
8
|
200
|
132
|
|
9
|
225
|
160
|
|
10
|
250
|
160
|
|
150DL(DLR)200-20
|
2
|
150
|
200
|
40
|
37
|
1480
|
3.5
|
|
3
|
60
|
55
|
|
4
|
80
|
73
|
|
5
|
100
|
90
|
|
6
|
120
|
110
|
|
7
|
140
|
110
|
|
8
|
160
|
132
|
|
200DL(DLR)300-20
|
2
|
200
|
300
|
40
|
55
|
1480
|
5
|
|
3
|
60
|
75
|
|
4
|
80
|
110
|
|
5
|
100
|
132
|
|
6
|
120
|
160
|
|
7
|
140
|
160
|
|
8
|
160
|
200
|
八、DL立式多級離心泵使用說明：
（一）、起動
l、泵用于有吸程場合，即進口為負壓時，應先向進口管路中進行灌水排氣或用真空泵引水，使水充滿整個泵和進口管路，注意進口管路必須密封，不得有漏氣現象存在。
2、關閉出口管上的閘閥及壓力計旋塞，以減小起動電流。
3、用手轉動轉子幾圈，使軸承潤滑并檢查泵內葉輪和密封環運轉有無碰擦，如轉不動，不應起動，直至找出故障原因?yàn)橹埂?br />
4、試起動，電機轉向應和泵上的箭頭指向一致，打開壓力計旋塞。
5、當轉子達到正常運轉后，壓力計顯示出壓力時，逐漸打開出口閘閥，調節至所需工況。
（二）、運轉
1、泵在運轉時，必須注意觀察儀表讀數，盡量使泵在銘牌規定的流量揚程附近工作，嚴防大流量運行。
2、定時檢查電機電流值不應超過額定電流；
3、泵的軸承溫度不得高于75℃，并不得超過外界溫度35℃。
4、泵在開始運轉時應放松填料壓蓋，當膨脹石墨或填料完全膨脹后再調整到合適的程度。
5、易損件磨損過大應及時更換。
6、發現異�，F(xiàn)象，立即停機檢查原因。
（三）、停車
1、關閉出水管路上的閘閥，關閉真空表旋塞。
2、停止電機，然后關閉壓力計旋塞。
3、如有冬季塞冷季節，應將泵內液體放盡，以免凍裂。
4、長期停止使用，應將泵拆卸，清洗上油，妥善保管。
九、DL立式多級離心泵故障分析與排除：
|
故障現象
|
可能產生的原因
|
解決方法
|
|
多級離心泵不吸水壓力表和真空表指針劇烈跳動
|
1.灌注引水不夠
2.管路與儀表聯接處漏氣
3.吸程過高
|
1.檢查底閥是否漏水.再雇足引水
2.擰緊漏氣處
3.降低吸水高度
|
|
多級離心泵不吸水真空表表示高度真空
|
1.底閥沒有打開或己堵塞
2.吸水管路阻力太大
3.過濾器堵塞
|
1.檢査底閥
2.更換吸水
3.清理過濾器
|
|
壓力表有壓力但仍不出水
|
1.出水管阻力太大
2.旋轉方向不對
3.出口管閥門未開
4.葉輪堵塞
|
1.檢査或緡短水管
2.檢査電機.兩相互調
3.打開出口閥
4.清除葉輪內的污物
|
|
達不到設計流量
|
1.有空氣吸入
2.由于水位降低.淹沒深度不夠，
3.葉輪內有異物堵塞
4.轉子部分嚴重磨損
|
1.檢査漏氣部位并排除
2.延長吸水管.加深淹深度
3.拆卸并滴除異物
4.更換密封壞
|
|
多級離心泵消耗功率過大
|
1.填料壓得過緊.并發熱
2.流置過大
3.回轉體與殼體有碰擦
4.泵軸承磨損
5.泵軸彎曲
|
1.適當放松
2.關小閘閥開度
3.修 整
4.更換軸承
5.更換或校正
|
|
多級離心泵振動加大
|
1.葉輪局部有堵塞
2.葉輪破損
3.流量過小
4.泵軸與電動機不同心
5.軸承破損
6.混入空氣.發生汽蝕
|
1.拆卸清除異物
2.更 換
3.稍幵出口閥
4.定點找正
5.更 換
6.改變吸入位.改善吸水管
|
