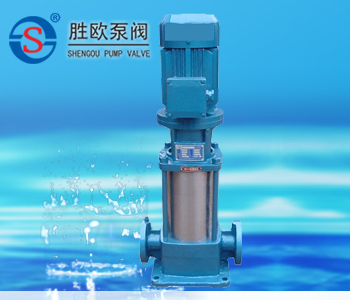

一、GDL型管道式多級離心泵概述：

GDL型管道式多級離心泵是我公司在國外優秀多級泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。本泵采用立式節段式外加不銹鋼殼體機構，水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的最佳泵型。本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

二、GDL型管道式多級離心泵產品特點：

1、水力模型先進：效率高，性能范圍廣。

2、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便。

3、外形美觀：采用優質不銹鋼外套，外形美觀。

4、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。

5、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。

6、立式結構，占地面積小。(材質：全不銹鋼、鑄鐵)

三、GDL管道式多級離心泵型號意義：

四、GDL型管道式多級離心泵產品用途：

GDL型管道式立式多級離心泵廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸?shù)龋�田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備

五、GDL型管道式多級離心泵結構圖：

	1	泵體	11	聯軸器
	2	拉緊螺栓	12	聯接座
	3	外筒	13	氣嘴
	4	葉輪	14	機械密封
	5	葉輪擋套	15	軸
	6	軸套	16	中段
	7	密封墊	17	軸套螺母
	8	螺母	18	軸瓦
	9	銷	19	回水管部件
	10	電機

七、GDL管道式多級離心泵使用說明：

啟動前準備
1.用手拔轉聯軸器，葉輪應無卡磨現象，轉動靈活；
2．打開進口閥門，打開排氣閥使液體充滿整個泵腔，然后關閉排氣嘴；
3．如輸送熱液體時，起動前應預熱，升溫速度為50℃/h，泵的預熱是用所輸送液體不斷循環來達到，
以使各部位受熱均勻；
4．應先用手盤動泵幾圈以使?jié)櫥�水進入機械密封端面；
5．點動電機，確定轉向是否正確。
啟動與運行
1．全開進口閥門，關閉吐出管路閥門；
2．接通電源，當達到正常轉速后，再逐漸打開吐出管路上的閥門，并調節到所需工況；
3．注意觀察儀表讀數，檢查軸封泄漏情況，正常時機械密封泄漏為3滴／分，檢查電機、軸承處溫度≤75℃，如果發現異常情況，應及時處理。
停車
1．逐漸關閉吐出管路閥門，切斷電源；
2．關閉進口閥門；
3．如環境溫度低于0℃，應將泵內液體放盡，以免凍裂水泵；
4．如長期停用，應將泵拆卸清洗，包裝保管。

七、GDL管道式多級離心泵維修與保養：
