一 、YG型管道油泵產品概述：
YG管道油泵是上海勝歐泵閥水泵工程師選用國內優秀水力模型，采用IS離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點，符合最新國家機械部JB/T53058-93的標準要求，產品按國際ISO2858標準設計制造，通過國家機械工業部管道泵產品統檢合格。
二 、YG型管道油泵特點：
1、YG型油泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀、占地面積小、建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質、耐磨密封，能有效地增長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。
三、YG型管道油泵主要用途：
1.YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃ ~ +120℃。
2.該油泵主要使用在管路增壓，遠距離輸送汽油、煤油、柴油、航空油等油類，也可輸送其它無腐蝕性的液體。 適用于油庫、油站、化工、礦山、石化、企事業單位等。
四、YG管道油泵結構圖：
|
.bmp)
|
1
|
取壓塞
|
YG管道油泵結構說明：
1．本結構適用于輸送不含固體顆粒的介質，溫度為-20℃-+120℃的油類
2.所輸送油類介質溫度T>120℃或含有微量顆粒時，可選
擇高溫結構或化工泵結構。
|
|
2
|
排氣閥
|
|
3
|
葉輪
|
|
4
|
機械密封
|
|
5
|
軸承
|
|
6
|
電機
|
|
7
|
聯體窿
|
|
8
|
擋水圈
|
|
9
|
葉輪螺母
|
|
10
|
泵體
|
|
11
|
放水閥
|
五、YG型管道油泵工作條件：
1.吸入壓力<1.0 Mpa，或泵系統最高工作壓力<1．6 MPa，即泵吸入口壓力+泵揚程<1．6 MPa、泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa應在訂貨時另行提.。以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2.環境溫度<40 ℃，相對濕度<95％。
3．所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度>0.2 mm 。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀浫沾缯f明，以便廠家采用耐磨式機械密封。
六、YG管道油泵性能參數：
|
型 號
|
流量
|
揚程
|
效率 (%)
|
轉速(r/min)
|
電機功率
|
汽蝕余量
|
|
m3/h
|
L/s
|
|
15-80
|
1.5
|
0.42
|
8
|
34
|
2800
|
0.18
|
2.3
|
|
20-110
|
2.5
|
0.69
|
15
|
34
|
2800
|
0.37
|
2.3
|
|
20-160
|
2.5
|
0.69
|
32
|
25
|
2900
|
0.75
|
2.3
|
|
25-110
|
4
|
1.11
|
15
|
42
|
2900
|
0.55
|
2.3
|
|
25-125
|
4
|
1.11
|
20
|
36
|
2900
|
0.75
|
2.3
|
|
25-125A
|
3.6
|
1.0
|
16
|
35
|
2900
|
0.55
|
2.3
|
|
25-160
|
4
|
1.11
|
32
|
32
|
2900
|
1.5
|
2.3
|
|
25-160A
|
3.7
|
1.03
|
28
|
31
|
2900
|
1.1
|
2.3
|
|
32-125
|
5
|
1.39
|
20
|
44
|
2900
|
0.75
|
2.3
|
|
32-125A
|
4.5
|
1.25
|
16
|
43
|
2900
|
0.55
|
2.3
|
|
40-100
|
6.3
|
1.75
|
12.5
|
54
|
2900
|
0.55
|
2.3
|
|
40-100A
|
5.6
|
1.56
|
10
|
52
|
2900
|
0.37
|
2.3
|
|
40-125
|
6.3
|
1.75
|
20
|
46
|
2900
|
1.1
|
2.3
|
|
40-125A
|
5.6
|
1.56
|
16
|
45
|
2900
|
0.75
|
2.3
|
|
40-160
|
6.3
|
1.75
|
232
|
40
|
2900
|
2.2
|
2.3
|
|
40-160A
|
5.9
|
1.64
|
28
|
39
|
2900
|
1.5
|
2.3
|
|
40-160B
|
5.5
|
1.53
|
24
|
38
|
2900
|
1.1
|
2.3
|
|
40-200
|
6.3
|
1.75
|
50
|
33
|
2900
|
4.0
|
2.3
|
|
40-200A
|
5.9
|
1.64
|
44
|
31
|
2900
|
3.0
|
2.3
|
|
40-200B
|
5.3
|
1.47
|
36
|
29
|
2900
|
2.2
|
2.3
|
|
40-250
|
6.3
|
1.75
|
80
|
28
|
2900
|
7.5
|
2.3
|
|
40-250A
|
5.9
|
1.64
|
70
|
28
|
2900
|
5.5
|
2.3
|
|
40-250B
|
5.5
|
1.53
|
60
|
27
|
2900
|
4.0
|
2.3
|
|
40-100(I)
|
12.5
|
3.47
|
12.5
|
62
|
2900
|
1.1
|
2.3
|
|
40-100(I)A
|
11
|
3.305
|
10
|
60
|
2900
|
0.75
|
2.3
|
|
40-125(I)
|
12.5
|
3.47
|
20
|
58
|
2900
|
1.5
|
2.3
|
|
40-125(I)A
|
11
|
3.05
|
16
|
57
|
2900
|
1.1
|
2.3
|
|
40-160(I)
|
12.5
|
3.47
|
32
|
52
|
2900
|
3.0
|
2.3
|
|
40-160(I)A
|
11.7
|
3.25
|
28
|
51
|
2900
|
2.2
|
2.3
|
|
40-160(I)B
|
10.44
|
2.89
|
22
|
50
|
2900
|
1.5
|
2.3
|
|
40-200(I)
|
12.5
|
3.47
|
50
|
46
|
2900
|
5.5
|
2.3
|
|
40-200(I)A
|
11.7
|
3.25
|
44
|
45
|
2900
|
4.0
|
2.3
|
|
40-200(I)B
|
10.6
|
2.94
|
36
|
44
|
2900
|
3
|
2.3
|
|
40-250(I)
|
12.5
|
3.47
|
80
|
38
|
2900
|
11
|
2.3
|
|
40-250(I)A
|
11.6
|
3.22
|
70
|
38
|
2900
|
7.5
|
2.3
|
|
40-250(I)B
|
10.8
|
3.0
|
60
|
37
|
2900
|
7.5
|
2.3
|
|
40-250(I)C
|
10.0
|
2.78
|
52
|
36
|
2900
|
5.5
|
2.3
|
|
50-100
|
12.5
|
3.47
|
12.5
|
62
|
2900
|
1.1
|
2.3
|
|
50-100A
|
11
|
3.05
|
10
|
60
|
2900
|
0.75
|
2.3
|
|
50-125
|
12.5
|
3.47
|
20
|
58
|
2900
|
1.5
|
2.3
|
|
50-125A
|
11
|
3.05
|
16
|
57
|
2900
|
1.1
|
2.3
|
|
50-160
|
12.5
|
3.47
|
32
|
52
|
2900
|
3.0
|
2.3
|
|
50-160A
|
11.7
|
3.25
|
28
|
51
|
2900
|
2.2
|
2.3
|
|
50-160B
|
10.4
|
2.89
|
22
|
50
|
2900
|
1.5
|
2.3
|
|
50-200
|
12.5
|
3.47
|
50
|
46
|
2900
|
5.5
|
2.3
|
|
50-200A
|
11.6
|
3.25
|
44
|
45
|
2900
|
4.0
|
2.3
|
|
50-200B
|
10.6
|
2.94
|
36
|
44
|
2900
|
3
|
2.3
|
|
50-250
|
12.5
|
3.47
|
80
|
38
|
2900
|
11
|
2.3
|
|
50-250A
|
11.6
|
3.22
|
70
|
38
|
2900
|
7.5
|
2.3
|
|
50-250B
|
10.8
|
3.0
|
60
|
37
|
2900
|
7.5
|
2.3
|
|
50-250C
|
10.0
|
2.78
|
52
|
36
|
2900
|
5.5
|
2.3
|
|
50-100(I)
|
25
|
6.94
|
12.5
|
69
|
2900
|
1.5
|
2.3
|
|
50-100(I)A
|
22.3
|
6.19
|
10
|
38
|
2900
|
1.1
|
2.3
|
|
50-125(I)
|
25
|
6.94
|
20
|
37
|
2900
|
3.0
|
2.3
|
|
50-125(I)A
|
22.3
|
6.19
|
16
|
36
|
2900
|
2.2
|
2.3
|
|
型 號
|
流量
|
揚程
|
效率(%)
|
轉速(r/min)
|
電機功率
|
汔蝕余量
|
|
m3/h
|
L/s
|
|
50-160(I)
|
25
|
6.94
|
32
|
63
|
2800
|
4.0
|
2.5
|
|
50-160(I)A
|
23.4
|
6.5
|
28
|
62
|
2800
|
4.0
|
2.5
|
|
50-160(I)B
|
21.6
|
6.0
|
24
|
58
|
2900
|
3.0
|
2.5
|
|
50-200(I)
|
25
|
6.94
|
50
|
58
|
2900
|
7.5
|
2.5
|
|
50-200(I)A
|
23.5
|
6.53
|
44
|
57
|
2900
|
7.5
|
2.5
|
|
50-200(I)B
|
21.8
|
6.06
|
38
|
55
|
2900
|
5.5
|
2.5
|
|
50-250(I)
|
25
|
6.94
|
80
|
50
|
2900
|
15.0
|
2.5
|
|
50-250(I)A
|
23.4
|
6.5
|
70
|
50
|
2900
|
11.0
|
2.5
|
|
50-250(I)B
|
21.6
|
6.0
|
60
|
49
|
2900
|
11.0
|
2.5
|
|
50-315(I)
|
25
|
6.94
|
125
|
40
|
2900
|
30.0
|
2.5
|
|
50-315(I)A
|
23.7
|
6.58
|
113
|
40
|
2900
|
22
|
2.5
|
|
50-315(I)B
|
22.5
|
6.25
|
101
|
39
|
2900
|
18.5
|
2.5
|
|
50-315(I)C
|
20.6
|
5.72
|
85
|
38
|
2900
|
15.0
|
2.5
|
|
65-100
|
25
|
6.94
|
12.5
|
69
|
2900
|
1.5
|
2.5
|
|
65-100A
|
22.3
|
6.19
|
10
|
67
|
2900
|
1.1
|
2.5
|
|
65-125
|
25
|
6.94
|
20
|
68
|
2900
|
3
|
2.5
|
|
65-125A
|
22.3
|
6.19
|
16
|
66
|
2900
|
2.2
|
2.5
|
|
65-160
|
25
|
6.94
|
32
|
63
|
2900
|
4.0
|
2.5
|
|
65-160A
|
23.4
|
6.5
|
28
|
62
|
2900
|
4
|
2.5
|
|
65-160B
|
21.6
|
6.0
|
24
|
58
|
2900
|
3
|
2.5
|
|
65-200
|
25
|
6.94
|
50
|
58
|
2900
|
7.5
|
2.5
|
|
65-200A
|
23.5
|
6.53
|
44
|
57
|
2900
|
7.5
|
2.5
|
|
65-200B
|
21.8
|
6.06
|
38
|
55
|
2900
|
5.5
|
2.5
|
|
65-250
|
25
|
6.94
|
80
|
50
|
2900
|
15
|
2.5
|
|
65-250A
|
23.4
|
6.5
|
70
|
50
|
2900
|
11
|
2.5
|
|
65-250B
|
21.6
|
6
|
60
|
49
|
2900
|
11
|
2.5
|
|
65-315
|
25
|
6.94
|
125
|
40
|
2900
|
30
|
2.5
|
|
65-315A
|
23.7
|
6.58
|
113
|
40
|
2900
|
22
|
2.5
|
|
65-315B
|
22.5
|
6.25
|
101
|
39
|
2900
|
18.5
|
2.5
|
|
65-315C
|
20.6
|
5.72
|
85
|
38
|
2900
|
15
|
3.0
|
|
65-100(I)
|
50
|
13.9
|
12.5
|
73
|
2900
|
3
|
3.0
|
|
65-100(I)A
|
44.7
|
12.4
|
10
|
72
|
2900
|
2.2
|
3.0
|
|
65-125(I)
|
50
|
13.9
|
20
|
72.5
|
2900
|
5.5
|
3.0
|
|
65-125(I)A
|
45
|
12.5
|
16
|
71
|
2900
|
4
|
3.0
|
|
65-160(I)
|
50
|
13.9
|
32
|
71
|
2900
|
7.5
|
3.0
|
|
65-160(I)A
|
46.7
|
13
|
28
|
70
|
2900
|
7.5
|
3.0
|
|
65-160(I)B
|
43.3
|
12
|
24
|
69
|
2900
|
5.5
|
3.0
|
|
65-200(I)
|
50
|
13.9
|
50
|
67
|
2900
|
15
|
3.0
|
|
65-200(I)A
|
47
|
13.1
|
44
|
66
|
2900
|
11
|
3.0
|
|
65-200(I)B
|
43.5
|
12.1
|
38
|
65
|
2900
|
7.5
|
3.0
|
|
65-250(I)
|
50
|
13.9
|
80
|
59
|
2900
|
22
|
3.0
|
|
65-250(I)A
|
46.7
|
13
|
70
|
59
|
2900
|
18.5
|
3.0
|
|
65-250(I)B
|
43.3
|
12
|
60
|
58
|
2900
|
15
|
3.0
|
|
65-315(I)
|
50
|
13.6
|
125
|
54
|
2900
|
37
|
3.0
|
|
65-315(I)A
|
46.5
|
12.9
|
110
|
54
|
2900
|
30
|
3.0
|
|
65-315(I)B
|
44.5
|
12.4
|
100
|
53
|
2900
|
30
|
3.0
|
|
65-315(I)C
|
41
|
11.4
|
85
|
51
|
2900
|
22
|
3.0
|
|
80-100
|
50
|
13.9
|
12.5
|
73
|
2900
|
3
|
3.0
|
|
80-100A
|
44.7
|
12.4
|
10
|
72
|
2900
|
2.2
|
3.0
|
|
80-125
|
50
|
13.9
|
20
|
72.5
|
2900
|
5.5
|
3.0
|
|
80-125A
|
45
|
12.5
|
16
|
71
|
2900
|
4
|
3.0
|
|
型 號
|
流量
|
揚程
|
效率(%)
|
轉速(r/min)
|
電機功率
|
汽蝕余量
|
|
m3/h
|
L/s
|
|
80-160
|
50
|
13.9
|
32
|
71
|
2900
|
7.5
|
3.0
|
|
80-160A
|
46.7
|
13.0
|
28
|
70
|
2900
|
7.5
|
3.0
|
|
80-160B
|
43.3
|
12.0
|
24
|
69
|
2900
|
5.5
|
3.2
|
|
80-200
|
50
|
13.9
|
50
|
67
|
2900
|
15
|
3.2
|
|
80-200A
|
47
|
13.1
|
44
|
66
|
2900
|
11
|
3.2
|
|
80-200B
|
43.5
|
12.1
|
38
|
65
|
2900
|
7.5
|
3.0
|
|
80-250
|
50
|
13.9
|
80
|
59
|
2900
|
22
|
3.0
|
|
80-250A
|
46.7
|
13.0
|
70
|
59
|
2900
|
18.5
|
3.0
|
|
80-250B
|
43.3
|
12.0
|
60
|
58
|
2900
|
15
|
3.0
|
|
80-315
|
50
|
13.9
|
125
|
54
|
2900
|
37
|
3.0
|
|
80-100(I)
|
100
|
27.8
|
12.5
|
76
|
2900
|
5.5
|
4.5
|
|
80-100(I)A
|
89
|
24.7
|
10
|
74
|
2900
|
4
|
4.5
|
|
80-125(I)
|
100
|
27.8
|
20
|
76
|
2900
|
11
|
4.5
|
|
80-125(I)A
|
89
|
24.7
|
16
|
74
|
2900
|
7.5
|
4.5
|
|
80-160(I)
|
100
|
27.8
|
32
|
76
|
2900
|
15
|
4.5
|
|
80-160(I)A
|
93.5
|
26.0
|
28
|
74
|
2900
|
11
|
4.5
|
|
80-160(I)B
|
86.6
|
24.1
|
24
|
72
|
2900
|
11
|
4.5
|
|
80-200(I)
|
100
|
27.8
|
50
|
74
|
2900
|
22
|
4.0
|
|
80-200(I)A
|
93.5
|
26.0
|
44
|
73
|
2900
|
18.5
|
4.0
|
|
80-200(I)B
|
87
|
24.2
|
38
|
71
|
2900
|
15
|
4.0
|
|
80-250(I)
|
100
|
27.8
|
80
|
69
|
2900
|
37
|
4.0
|
|
80-250(I)A
|
93.5
|
26.0
|
70
|
68
|
2900
|
30
|
4.0
|
|
80-250(I)B
|
87
|
24.2
|
60
|
66
|
2900
|
30
|
4.0
|
|
80-315(I)
|
100
|
27.8
|
125
|
66
|
2900
|
75
|
4.0
|
|
100-100
|
100
|
27.8
|
12.5
|
76
|
2900
|
5.5
|
4.5
|
|
100-100A
|
89
|
24.7
|
10
|
74
|
2900
|
4
|
4.5
|
|
100-125
|
100
|
27.8
|
20
|
76
|
2900
|
11
|
4.5
|
|
100-125A
|
89
|
24.7
|
16
|
74
|
2900
|
7.5
|
4.5
|
|
100-160
|
100
|
27.8
|
32
|
76
|
2900
|
15
|
4.5
|
|
100-160A
|
93.5
|
26.0
|
28
|
74
|
2900
|
11
|
4.5
|
|
100-160B
|
86.6
|
24.1
|
24
|
72
|
2900
|
11
|
4.5
|
|
100-200
|
100
|
27.8
|
50
|
74
|
2900
|
22
|
4.0
|
|
100-200A
|
93.5
|
26.0
|
44
|
73
|
2900
|
18.5
|
4.0
|
|
100-200B
|
87
|
24.2
|
38
|
71
|
2900
|
15
|
4.0
|
|
100-250
|
100
|
27.8
|
80
|
69
|
2900
|
37
|
4.0
|
|
100-250A
|
93.5
|
26.0
|
70
|
68
|
2900
|
30
|
4.0
|
|
100-250B
|
87
|
24.2
|
60
|
66
|
2900
|
30
|
4.0
|
|
100-315
|
100
|
27.8
|
125
|
66
|
2900
|
75
|
4.0
|
|
100-100(I)
|
160
|
44.4
|
12.5
|
73
|
2900
|
11
|
4.5
|
|
100-125(I)
|
160
|
44.4
|
20
|
74
|
2900
|
15
|
4.5
|
|
100-125(I)A
|
140
|
39
|
17
|
72
|
2900
|
11
|
4.5
|
|
100-160(I)
|
160
|
44.4
|
32
|
79
|
2900
|
22
|
5.6
|
|
100-160(I)A
|
140
|
39
|
28
|
76
|
2900
|
18.5
|
5.0
|
|
100-200(I)
|
160
|
44.4
|
50
|
79
|
2900
|
37
|
5.2
|
|
100-200(I)A
|
140
|
39
|
45
|
74
|
2900
|
30
|
4.5
|
|
100-200(I)B
|
100
|
27.8
|
40
|
72
|
2900
|
22
|
4.5
|
|
100-250(I)
|
160
|
44.4
|
80
|
77
|
2900
|
55
|
4.8
|
|
100-250(I)A
|
140
|
39
|
72
|
72
|
2900
|
45
|
4.5
|
|
100-250(I)B
|
100
|
27.8
|
65
|
70
|
2900
|
37
|
4.5
|
|
100-350
|
100
|
27.8
|
150
|
57
|
2900
|
90
|
4.0
|
|
100-350A
|
87
|
24.2
|
142
|
75
|
2900
|
75
|
4.0
|
|
型 號
|
流量
|
揚程
|
效率(%)
|
轉速(r/min)
|
電機功率
|
汽蝕余量
|
|
m3/h
|
L/s
|
|
100-350B
|
82
|
22.8
|
135
|
75
|
2900
|
55
|
4.0
|
|
125-100
|
160
|
44.4
|
12.5
|
82
|
2900
|
11
|
4.0
|
|
125-100A
|
143
|
39.7
|
10
|
77
|
2900
|
7.5
|
4.0
|
|
125-125
|
160
|
44.4
|
20
|
80
|
2900
|
15
|
4.0
|
|
125-125A
|
143
|
39.7
|
16
|
77
|
2900
|
11
|
4.0
|
|
125-160
|
160
|
44.4
|
32
|
78
|
2900
|
22
|
4.0
|
|
125-160A
|
150
|
41.7
|
28
|
76
|
2900
|
18.5
|
4.0
|
|
125-160B
|
138
|
38.3
|
24
|
73
|
2900
|
15
|
4.0
|
|
125-200
|
160
|
44.4
|
50
|
77
|
2900
|
37
|
5.5
|
|
125-200A
|
150
|
41.7
|
44
|
76
|
2900
|
30
|
5.5
|
|
125-200B
|
138
|
38.3
|
37.5
|
75
|
2900
|
22
|
5.5
|
|
125-250
|
160
|
44.4
|
80
|
75
|
2900
|
55
|
5.0
|
|
125-250A
|
150
|
41.7
|
70
|
74
|
2900
|
45
|
5.5
|
|
125-250B
|
138
|
38.3
|
60
|
73
|
2900
|
37
|
5.5
|
|
125-315
|
160
|
44.7
|
125
|
70
|
2900
|
90
|
5.0
|
|
150-200
|
200
|
55.6
|
12.5
|
78
|
1450
|
15
|
3.0
|
|
150-200A
|
176
|
49.7
|
10
|
76
|
1450
|
11
|
3.0
|
|
150-200B
|
140
|
39
|
38
|
75
|
2900
|
22
|
4.0
|
|
150-250
|
200
|
55.6
|
20
|
79
|
1450
|
18.5
|
3.0
|
|
150-250A
|
184.4
|
51.2
|
17
|
78
|
1450
|
15
|
3.0
|
|
150-250B
|
167
|
46.4
|
14
|
76
|
1450
|
11
|
3.0
|
|
150-315
|
200
|
55.6
|
32
|
78
|
1450
|
30
|
2.5
|
|
150-315A
|
187
|
51.9
|
28
|
77
|
1450
|
22
|
3.5
|
|
150-315B
|
173
|
48.1
|
24
|
76
|
1450
|
18.5
|
3.5
|
|
150-350
|
160
|
44.4
|
150
|
80
|
2900
|
110
|
5.5
|
|
150-350A
|
150
|
41.7
|
142
|
70
|
2900
|
90
|
5.2
|
|
150-350B
|
140
|
39
|
135
|
76
|
2900
|
75
|
5.5
|
|
150-400
|
200
|
55.6
|
50
|
75
|
1450
|
45
|
3.5
|
|
150-400A
|
187
|
51.9
|
44
|
74
|
1450
|
37
|
3.5
|
|
150-400B
|
174
|
48.3
|
38
|
73
|
1450
|
30
|
3.5
|
|
150-250(I)
|
200
|
55.6
|
80
|
76
|
2900
|
75
|
4.5
|
|
150-250(I)A
|
187
|
51.9
|
70
|
75
|
2900
|
55
|
4.5
|
|
150-250(I)B
|
173
|
48.1
|
60
|
74
|
2900
|
45
|
4.5
|
|
150-315(I)
|
200
|
55.6
|
125
|
73
|
2900
|
110
|
4.5
|
|
150-315(I)A
|
187
|
51.9
|
110
|
72
|
2900
|
90
|
4.5
|
|
150-315(I)B
|
173
|
48.1
|
95
|
70
|
2900
|
75
|
4.5
|
|
200-200
|
200
|
55.6
|
12.5
|
78
|
1450
|
15
|
3.0
|
|
200-200A
|
179
|
49.7
|
10
|
76
|
1450
|
11
|
3.0
|
|
200-250
|
200
|
55.6
|
20
|
79
|
1450
|
18.5
|
3.0
|
|
200-250A
|
184.4
|
51.2
|
17
|
78
|
1450
|
15
|
3.0
|
|
200-250B
|
167
|
46.4
|
14
|
76
|
1450
|
11
|
3.0
|
|
200-315
|
200
|
55.6
|
32
|
78
|
1450
|
30
|
3.5
|
|
200-315A
|
189
|
51.9
|
28
|
77
|
1450
|
22
|
3.5
|
|
200-315B
|
173
|
48.1
|
24
|
76
|
1450
|
18.5
|
3.5
|
|
200-400
|
200
|
55.6
|
50
|
75
|
1450
|
45
|
3.5
|
|
200-200(I)
|
400
|
111.1
|
12.5
|
80
|
1450
|
22
|
4.0
|
|
200-200(I)A
|
358
|
90.4
|
10
|
73
|
1450
|
18.5
|
4.0
|
|
200-250(I)
|
400
|
111.1
|
20
|
80
|
1450
|
30
|
4.0
|
|
200-250(I)A
|
358
|
99.4
|
16
|
78
|
1450
|
20
|
4.0
|
|
200-250(I)B
|
322
|
89.4
|
13
|
75
|
1450
|
18.5
|
4.0
|
|
200-315(I)
|
400
|
111.4
|
32
|
80
|
1450
|
55
|
4.0
|
|
型 號
|
流量
|
揚程
|
效率(%)
|
轉速(r/min)
|
電機功率
|
汔蝕余量
|
|
m3/h
|
L/s
|
|
200-315(I)A
|
374
|
103.9
|
28
|
79
|
1450
|
45
|
4.0
|
|
200-315(I)B
|
346
|
96.1
|
24
|
78
|
1450
|
37
|
4.0
|
|
200-400(I)
|
400
|
111.4
|
50
|
81
|
1450
|
75
|
4.0
|
|
250-250
|
550
|
152.8
|
20
|
82
|
1450
|
45
|
5.0
|
|
250-250A
|
500
|
139
|
17
|
80
|
1450
|
37
|
5.0
|
|
250-235
|
500
|
139
|
12.5
|
78
|
1450
|
22
|
4.5
|
|
250-300
|
500
|
139
|
20
|
78
|
1450
|
37
|
4.5
|
|
250-315
|
550
|
152.8
|
32
|
80
|
1450
|
75
|
5.5
|
|
250-315A
|
500
|
139
|
28
|
78
|
1450
|
55
|
5.5
|
|
250-315B
|
450
|
125
|
24
|
74
|
1450
|
45
|
5.5
|
|
300-235
|
720
|
200
|
18
|
81
|
970
|
55
|
5.0
|
|
300-235A
|
607
|
182.5
|
15
|
79
|
970
|
45
|
5.0
|
|
300-235B
|
600
|
167
|
12.5
|
77
|
970
|
37
|
5.0
|
|
300-300
|
720
|
200
|
28
|
81
|
970
|
75
|
5.0
|
|
300-300A
|
666
|
185
|
24
|
80
|
970
|
75
|
5.0
|
|
300-300B
|
623
|
173.1
|
21
|
79
|
970
|
55
|
5.0
|
|
300-380
|
720
|
200
|
44
|
84
|
970
|
132
|
5.0
|
|
300-380A
|
666
|
185
|
38
|
80
|
970
|
110.0
|
5.0
|
|
300-380B
|
614
|
170.6
|
32
|
78
|
970
|
90.0
|
5.0
|
|
300-390
|
720
|
200
|
18
|
81
|
980
|
55
|
5.0
|
|
300-390A
|
600
|
167
|
15
|
79
|
980
|
45
|
5.0
|
|
300-390B
|
540
|
150
|
12.5
|
77
|
980
|
37
|
5.0
|
|
300-400
|
600
|
166
|
50
|
78
|
1480
|
110
|
5.0
|
|
300-480
|
720
|
200
|
28
|
81
|
980
|
75
|
5.0
|
|
300-480A
|
600
|
166
|
24
|
80
|
980
|
75
|
5.0
|
|
300-480B
|
540
|
150
|
21
|
79
|
980
|
55
|
5.0
|
|
350-235
|
800
|
222
|
12.5
|
83
|
1480
|
37
|
4.5
|
|
350-300
|
800
|
222
|
20
|
82
|
1480
|
55
|
4.5
|
|
350-315
|
800
|
222
|
32
|
84
|
1480
|
90
|
4.5
|
|
350-400
|
800
|
222
|
50
|
83
|
1480
|
160
|
4.5
|
|
400-300
|
1080
|
300
|
20
|
78
|
1480
|
90
|
6.0
|
|
400-315
|
1080
|
300
|
32
|
76
|
1480
|
132
|
6.0
|
|
500-300
|
1200
|
333
|
20
|
80
|
1480
|
110
|
6.0
|
|
500-315
|
1200
|
333
|
32
|
78
|
1480
|
160
|
6.0
|
七、YG管道油泵故障分析及排除方法：
|
故障現象
|
可能產生的原因
|
排除方法
|
|
1、油泵不出液
|
a.進出口閥門未打開，進出管路阻塞，葉輪流道阻塞。
b.電機運行方向不對，電機缺相轉速很慢。
c.吸入管漏氣。
d.泵沒灌滿液體，泵腔內有空氣。
e.進口供水不足，吸程過高，底閥漏水。
f.管路阻力過大，泵選型不當。
|
a.檢查，去除阻塞物。
b.調整電機方向，緊固電機接線。
c.擰緊各密封面，排除空氣。
d.打開泵上蓋或打開排氣閥，排盡空氣。
e.停機檢查、調整。
f.減少管路彎道，重新選泵。
|
|
2、油泵流量不足
|
a.先按1.原因檢查。
b.管道、泵葉輪流道部分阻塞，水垢沉積、閥門開度不足。
c.電壓偏低。
d.葉輪磨損。
|
a.先按1.排除。
b.去除阻塞物，重新調整閥門開度。
c.穩壓。
d.更換葉輪。
|
|
3、功率過大
|
a.超過額定流量使用。
b.吸程過高。
c.泵軸承磨損。
|
a.調節流量，關小出口閥門。
b.降低吸程。
c.更換軸承。
|
|
4、雜音振動
|
a.管路支撐不穩。
b.液體混有氣體。
c.產生汽蝕。
d.軸承損壞。
e.電機超載發熱動行。
|
a.穩固管路。
b.提高吸入壓力、排氣。
c.降低真空度。
d.更換軸承。
e.調整按5。
|
|
5、電機發熱
|
a.流量過大，超載運行。
b.碰擦。
c.電機軸承損壞。
d.電壓不足。
|
a.關小出口閥。
b.檢查排除。
c.更換軸承。
d.穩壓。
|
|
6、油泵漏液
|
a.機械密封磨損。
b.泵體有砂孔或破裂。
c.密封面不平整。
d.安裝螺栓松懈。
|
a.更換。
b.焊補或更換。
c.修整。
d.緊固。
|
八、YG管道油泵啟動與停車：
起動前準備：
1、試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密封干磨損。
2、打開排氣閥使液體充滿整個泵體，待滿后關閉排氣閥。
3、檢查各部位是否正常。
4、用于盤動泵以使?jié)櫥哼M(jìn)入機械密封端面。
5、高溫型應先進行預熱，升溫速度50℃/小時，以保證各部受熱均勻。
起動：
1、全開進口閥門。
2、關閉吐出管路閥門。
3、起動電機，觀察泵運行是否正常。
4、調節出口閥開度至所需工況，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度使泵在性能參數表所列的額定點上運轉；如用戶在泵出口處沒有裝流量表或壓力表，應通過調節出口閥門開度，測量泵的電機電流，使電機在額定電流內運行，否則將造成泵超負荷運行(即大電流運行)至使電機燒壞。調整好的出口閥門開啟大小與管道工況有關。
5、檢查軸封泄漏情況，正常時機械密封泄漏應<3滴/分。
6、檢查電機，軸承處溫度≤70℃。
停車：
1、高溫型先降溫，降溫速度<10℃/分，把溫度降低到80℃以下，才能停車。
2、關閉吐出管路閥門。
3、停止電機。
4、關閉進口閥門。
5、如長期停車，應將泵內液體放盡。
九、YG管道油泵的維修：
1、運行中的維護：
(1)進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。
(2)定時檢查電機電流值，不得超過電機額定電流。
(3)泵進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。
2、機械密封維護
(1)機械密封潤滑應清潔無固體顆粒。
(2)嚴禁機械密封在干磨情況下工作。
(3)起動前應先盤動泵(電機)幾圈，以免突然起動造成石墨環斷裂損壞。
(4)密封泄漏量允許3滴/分。否則應檢查。

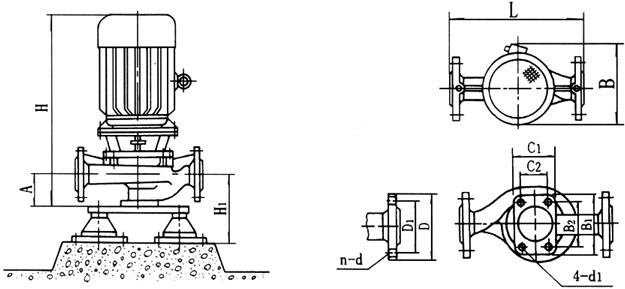

.bmp)

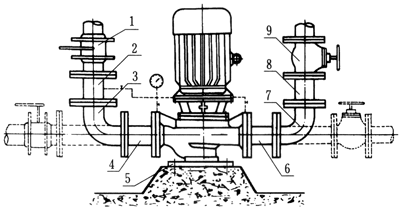

.bmp)

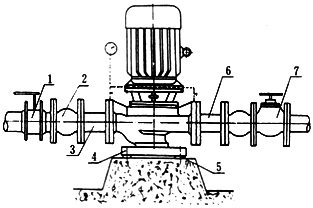

.bmp)

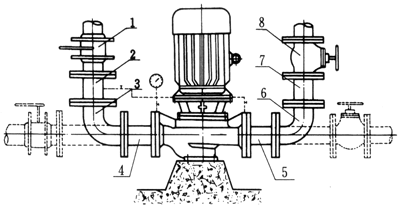

.bmp)
.bmp)
.bmp)
.bmp)
.bmp)
.bmp)
.bmp)
.bmp)
